Phân tích cấu trúc bên trong của bộ biến tần năng lượng mặt trời-hiệu suất cao

Phân tích cấu trúc bên trong của bộ biến tần năng lượng mặt trời-hiệu suất cao

Phân tích kỹ thuật về cấu trúc bên trong của bộ biến tần năng lượng mặt trời thương mại, cấu trúc liên kết hai giai đoạn, hiệu suất MPPT điện áp cao và động lực học nhiệt.

Tắc nghẽn nhiệt và điện trong chuyển đổi năng lượng PV thương mại

Việc lắp đặt năng lượng mặt trời thương mại phải đối mặt với sự suy giảm doanh thu dai dẳng do giảm nhiệt, chuỗi không khớp dưới mức bức xạ thay đổi và tổn thất chuyển mạch cao ở nhiệt độ cao. Lỗi thành phần trong giai đoạn chuyển đổi AC-AC chiếm hơn 40% các cuộc gọi bảo trì hiện trường đột xuất trong các dự án tiện ích, thương mại-và-công nghiệp (C&I).

Hướng dẫn này phân tích kiến ​​trúc cấp độ bo mạch bên trong, động lực tản nhiệt và sự tích hợp trình theo dõi MPPT của bộ biến tần chuỗi hiệu suất cao. Nó cung cấp cho các kỹ sư EPC và chuyên gia mua sắm các tiêu chí kỹ thuật cứng để đánh giá độ tin cậy của giai đoạn nguồn, giảm Chi phí năng lượng quy dẫn (LCOE) của hệ thống và xác minh việc đảm bảo chất lượng ở cấp độ thành phần.

Phân tích kỹ thuật:-Cấu trúc cấp độ bảng và Cơ chế cốt lõi

Cấu trúc liên kết tần số kép-Cấp cao{1}}

Bộ biến tần chuỗi hiệu suất cao-sử dụng kiến ​​trúc chuyển đổi nguồn hai giai đoạn-. Giai đoạn tăng cường DC-DC chia tỷ lệ các điện áp chuỗi khác nhau lên đến bus DC điện áp cao-ổn định (600V–900V), cấp nguồn cho giai đoạn biến tần DC-AC.

· Chất bán dẫn điện: Việc thay thế IGBT cũ bằng MOSFET Silicon Carbide (SiC) riêng biệt giúp giảm tổn thất phục hồi ngược lên tới 73%. Chất bán dẫn SiC cho phép chuyển đổi tần số trên 50 kHz, cho phép sử dụng cuộn cảm và tụ điện màng nhỏ hơn mà không làm tăng tổng độ méo sóng hài (THD).

· 3-Cấu trúc liên kết kẹp điểm trung tính pha (NPC): Cấu trúc liên kết NPC đa cấp giúp giảm căng thẳng điện áp trên các công tắc nguồn (VDC/2 trên mỗi thiết bị), giảm thiểu suy giảm dV/dt trên các dây nối lưới không cần biến áp và đạt hiệu suất chuyển đổi cao nhất là 98,6%.

Tích hợp MPPT điện áp cao{0}}với cửa sổ theo dõi rộng

Kiến trúc giai đoạn kép{0}}có các mạch theo dõi điểm công suất tối đa động (MPPT) được điều khiển bởi bộ xử lý tín hiệu số (DSP) 32 bit:

Phạm vi hoạt động MPPT rộng: Khoảng thời gian theo dõi kéo dài từ 200V đến 1000V cho phép khởi động-sáng sớm và thu hoạch-chiều muộn, kéo dài khoảng thời gian tạo năng lượng hàng ngày thêm 45 đến 90 phút.

Định tuyến MPPT kép/đa{0}}: Tính năng theo dõi MPPT kênh đôi- sẽ tách biệt các tổn thất do đổ bóng một phần trên các chuỗi mô-đun không khớp. Cảm biến hiện tại thông qua vòng-đóng Cảm biến hiệu ứng Hall cung cấp các chỉ số-điện áp/dòng điện theo thời gian thực vào các thuật toán-nhiễu loạn tốc độ-và-quan sát (P&O) cao hoạt động ở tốc độ lấy mẫu 100 Hz.

Kiến trúc bảo vệ và nhiệt tăng cường

Sự tích tụ nhiệt trong chất bán dẫn điện làm tăng gấp đôi tỷ lệ hư hỏng bên trong khi nhiệt độ điểm nối tăng lên 10 độ ($Tj$).

Nhôm Anodized-Đùn tản nhiệt:Công tắc nguồn chính được gắn trực tiếp vào bộ tản nhiệt bằng nhôm rèn nguội-có hình dạng chốt-có chốt giúp tối đa hóa diện tích bề mặt lên 40% so với các cánh tản nhiệt ép đùn tiêu chuẩn.

Khoang kín Cách ly:Bố cục bên trong tách biệt các thiết bị điện tử công suất (-các bộ phận tạo nhiệt như cuộn cảm và mô-đun cầu) khỏi các thiết bị điện tử điều khiển nhạy cảm (DSP, trình điều khiển cổng, bảng giao tiếp). Thiết bị điện tử công suất nằm trong buồng kín IP66 được làm mát bằng không khí cưỡng bức, cách ly PCB chính khỏi sự tích tụ bụi và không khí xung quanh ăn mòn.

Bảo vệ đột biến:Biến trở oxit kim loại loại II (hoặc loại I+II tùy chọn) (MOV) bảo vệ cả hai đầu cực DC và AC chống lại các xung đột biến do sét-gây ra.

Tiêu chuẩn ngành và tác động ROI tài chính

So sánh thông số kỹ thuật cấu trúc: Bộ biến tần cấp tiêu chuẩn và cấp công nghiệp-

Phân tích tài chính: LCOE và tối ưu hóa lợi nhuận

Đối với hệ thống mái nhà thương mại 1MW hoạt động trong vòng đời 25 năm:

Hiệu suất chênh lệch năng suất: Hiệu suất chuyển đổi tăng 0,8% sẽ tạo ra thêm khoảng 12.800 kWh điện hàng năm cho mỗi MW lắp đặt.

Ngăn chặn giảm nhiệt: Ngăn chặn sự giảm nhiệt độ từ 40 độ đến 50 độ sẽ phục hồi tới 4% sản lượng năng lượng bị mất trong những tháng bức xạ mùa hè cao điểm.

Tác động LCOE: Hiệu suất tăng kết hợp và chu kỳ thay thế linh kiện giảm làm giảm LCOE tổng thể từ 0,004 USD/kWh xuống còn 0,007 USD/kWh, thu hồi phí bảo hiểm phần cứng ban đầu trong vòng 18 tháng hoạt động.

Giao thức tích hợp hệ thống và kiểm soát chất lượng

Quy trình sản xuất của chúng tôi yêu cầu tất cả các bộ chuyển đổi năng lượng phải tuân theo một-quy trình kiểm soát chất lượng nhiều pha:

Để tích hợp các dự án thương mại hoàn chỉnh, nền tảng chuỗi công suất cao-của chúng tôi hoạt động cùng với sự cân bằng-của-phần cứng hệ thống chuyên dụng, bao gồm cả các tài sản phân phối có công suất-thấp hơn như của chúng tôi10 kW Bật-Biến tần lướimô hình dành cho mảng con{0}}thương mại nhỏ hơn.

Tiêu chuẩn tuân thủ

An toàn & Kết nối lưới: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Tiêu chuẩn EMC: EN 61000-6-2, EN 61000-6-4.

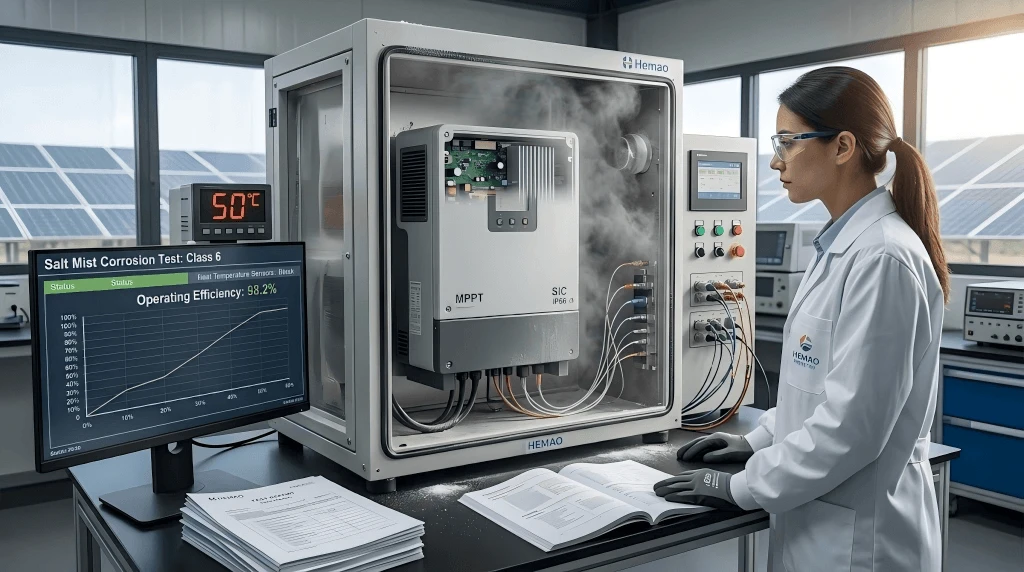

Độ bền môi trường: IEC 60068-2-52 (Salt Mist Ăn mòn loại 6), bảo vệ chống bụi và nước IP66.

Câu hỏi thường gặp

Câu hỏi: Cấu trúc làm mát buồng-kép ngăn chặn các hỏng hóc của bộ phận khi lắp đặt ở ven biển có độ-độ mặn cao hoặc ẩm ướt như thế nào?

Đáp: Thiết kế buồng-kép tách biệt PCB điều khiển chính khỏi vùng tản nhiệt-công suất cao. Các bộ phận có nhiệt độ-cao (cuộn cảm và tản nhiệt) được đặt trong kênh luồng khí bên ngoài được xếp hạng IP66, cho phép không khí xung quanh cưỡng bức làm mát các bề mặt cánh tản nhiệt. Mạch điều khiển nhạy cảm, bộ điều khiển cổng và tụ điện được đặt trong một vỏ bọc IP66 riêng biệt, kín chứa đầy nitơ khô hoặc bịt kín để ngăn chặn sự trao đổi không khí xung quanh, loại bỏ sự ngưng tụ sương mù-muối và lắng đọng bụi dẫn điện trên dấu vết điện áp cao-.

Câu hỏi: Giao thức bảo vệ quá trình và đóng gói nào được triển khai để ngăn chặn các vết nứt vi mô trong các cụm PCB bên trong trong quá trình xuất số lượng lớn?

Đáp: Bộ biến tần được đóng gói trong các thùng gỗ được xử lý nhiệt-tuân thủ ISPM 15-được lót bằng-bọt giảm sốc polyetylen (EPE) mật độ cao-được điều chỉnh phù hợp với kích thước khung máy. Tất cả các bộ phận nặng bên trong-chẳng hạn như cuộn cảm từ và tụ điện chính-được cố định vào khung khung chính bằng cách sử dụng các giá đỡ kết cấu cơ học thay vì chỉ dựa vào khả năng giữ mối hàn. Lô hàng bao gồm các cảm biến tác động và độ nghiêng 3D{10}sử dụng một lần để theo dõi tải trọng vận chuyển.

Câu hỏi: Các thông số kỹ thuật và mốc thời gian phân phối đối với các sửa đổi OEM phần cứng hoặc chương trình cơ sở tùy chỉnh là gì?

Đáp: Các tùy chỉnh-cấp chương trình cơ sở (sửa đổi bản đồ đăng ký MODBUS RTU/TCP, điều chỉnh-ngưỡng ngắt điện áp hoặc tích hợp các cấu hình hỗ trợ-lưới tùy chỉnh) có chu kỳ xác thực là 14 ngày làm việc. Các sửa đổi-ở cấp độ phần cứng (lớp phủ vỏ tùy chỉnh, cấu hình đầu nối DC đã sửa đổi hoặc hình học tản nhiệt-tùy chỉnh) tuân theo tiến trình phát triển từ 6 đến 10 tuần, bao gồm lập mô hình nhiệt đầy đủ, sản xuất nguyên mẫu và thử nghiệm chấp nhận tại nhà máy (FAT).

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có cách bố trí hệ thống PV 5kW tùy chỉnh và báo giá BOM chi tiết trong vòng 48 giờ.
