Hướng dẫn kỹ thuật để tích hợp các bãi đậu xe năng lượng mặt trời thương mại với cơ sở hạ tầng sạc EV công suất cao-

Hướng dẫn kỹ thuật về giá đỡ xe năng lượng mặt trời thương mại và tích hợp sạc EV. Phân tích tải trọng cấu trúc, quản lý năng lượng lưới điện siêu nhỏ và số liệu ROI.

Những thách thức về cơ sở hạ tầng bãi đỗ xe thương mại

Các trung tâm sạc xe điện thương mại kỹ thuật đòi hỏi phải khắc phục những hạn chế về công suất lưới điện cục bộ, phí nhu cầu cao-và những hạn chế nghiêm trọng về không gian tại các cơ sở đỗ xe đô thị. Kết nối lưới trực tiếp tiêu chuẩn dành cho bộ sạc nhanh DC thường kích hoạt quá trình nâng cấp máy biến áp sáu{2}}con số và kéo dài chu kỳ phê duyệt tiện ích, làm trì hoãn hoạt động thương mại. Hơn nữa, cơ sở hạ tầng đỗ xe ngoài trời không có mái che sẽ làm tăng áp lực nhiệt cho phương tiện trong khi bỏ lỡ cơ hội tạo ra điện không-cacbon cục bộ. Việc kết hợp hệ thống lắp đặt bãi đậu xe bằng năng lượng mặt trời thương mại với cơ sở hạ tầng sạc xe điện-công suất cao sẽ giải quyết được những tắc nghẽn lưới điện này. Bằng cách triển khai các mảng quang điện trên cao được liên kết trực tiếp với bộ lưu trữ pin động và bộ sạc EV, các nhà điều hành cơ sở thương mại có thể tận dụng nguồn năng lượng mặt trời tại địa phương, loại bỏ mức giá điện cao điểm và tăng công suất sạc mà không cần mở rộng lưới điện ngay lập tức.

Cơ học kết cấu và quản lý năng lượng lưới điện siêu nhỏ

Việc tích hợp giá treo nhà để xe bằng năng lượng mặt trời với cơ sở hạ tầng sạc xe điện yêu cầu phải triển khai kỹ thuật-miền kép: khung cấu trúc được xây dựng để chịu được tải trọng gió/tuyết động cục bộ và kiến ​​trúc lưới điện siêu nhỏ có khả năng-cân bằng năng lượng theo thời gian thực.

1. Kỹ thuật khung kết cấu & ổn định cơ học

Giá đỡ nhà để xe năng lượng mặt trời có chức năng như cấu trúc tòa nhà thương mại chính, yêu cầu tuân thủ nghiêm ngặt ASCE 7-16 (Tải gió/tuyết) và mã địa chấn địa phương:

Lựa chọn vật liệu kết cấu:Thép kết cấu mạ kẽm nhúng nóng- (Q355B / ASTM A572 Cấp 50) với độ dày lớp phủ kẽm vượt quá 85um (ISO 1461) hoặc hợp kim nhôm anodized cường độ cao-(AL6005-T6) dành cho các vùng có độ mặn cao ven biển.

Neo móng & cơ khí:Bệ bê tông cốt thép chịu tải nặng-có bu lông chữ J- gắn liền hoặc trụ trục khoan được thiết kế để chống mômen lật vượt quá 120 kN.m trên mỗi cột trong điều kiện tải trọng tối đa.

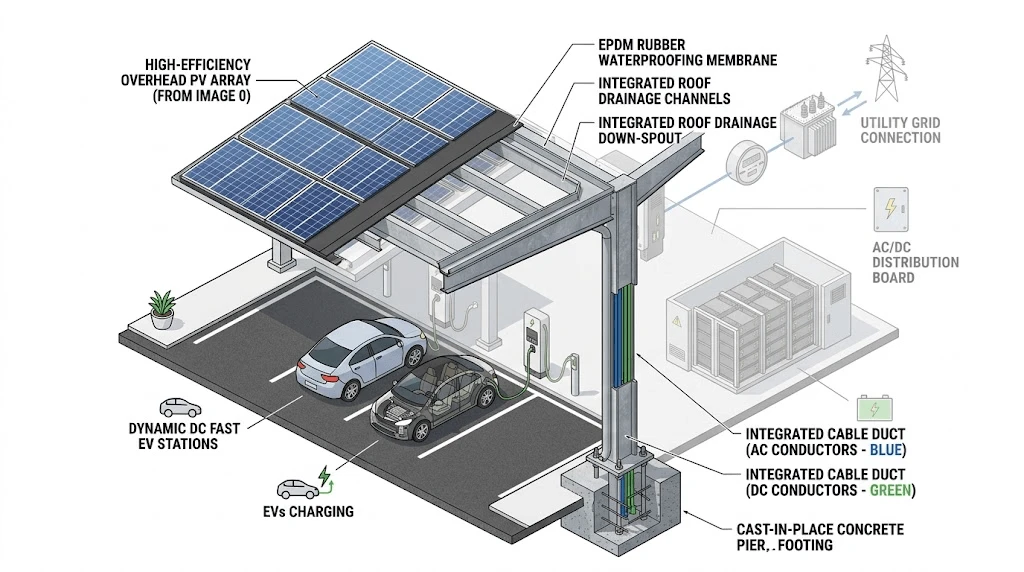

Tích hợp thoát nước và chống thấm:Cấu hình bịt kín EPDM-có đệm cao su bên trong kết hợp với các kênh dẫn nước có kết cấu dạng sóng (hướng nước mưa-chảy vào ống thoát nước cột bên trong) đảm bảo khả năng chống thấm cấp IP65 phía trên các phương tiện đang đỗ.

2. Cấu trúc liên kết lưới điện siêu nhỏ & cân bằng tải động

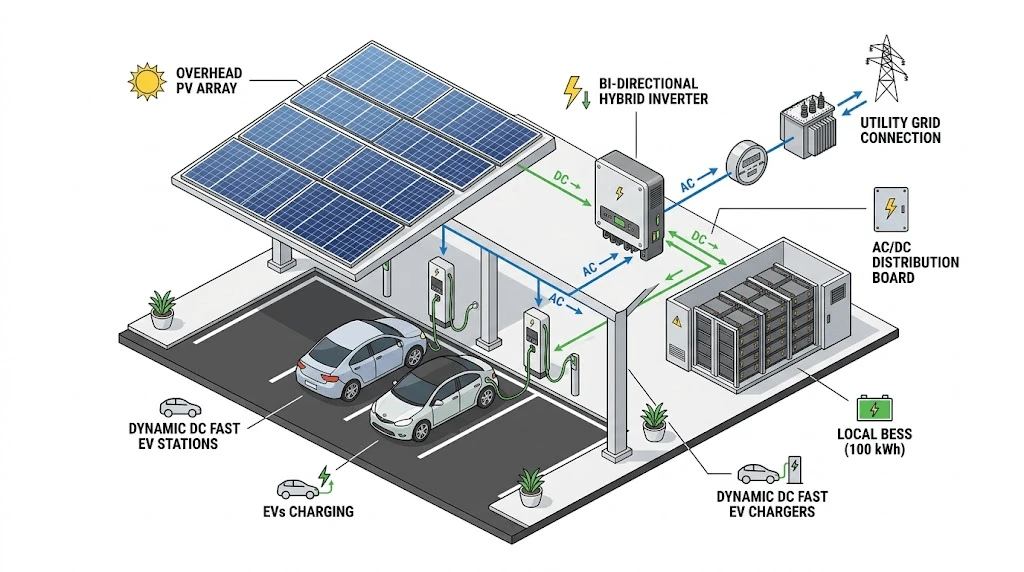

Kiến trúc lưới điện siêu nhỏ liên kết mảng chuỗi PV trên cao, hệ thống lưu trữ năng lượng pin (BESS), kết nối tiện ích và trạm sạc EV thông qua Hệ thống quản lý năng lượng trung tâm (EMS):

Logic điều khiển dòng điện:EMS giám sát-hiệu suất năng lượng mặt trời theo thời gian thực, trạng thái-sạc-BESS (SoC), tải cơ bản của tòa nhà và nhu cầu năng lượng EV động thông qua giao thức OCPP 1.6J/2.0.1.

Cạo đỉnh điểm:Khi nhu cầu sạc EV động vượt quá giới hạn máy biến áp lưới đặt trước, hệ thống sẽ kích hoạt BESS phóng qua bus DC trung tâm, giới hạn phí nhu cầu tiện ích.

Quản lý nhiệt: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45 độ).

Tiêu chuẩn ngành, thông số cấu trúc và tác động ROI

Việc triển khai các bãi đậu xe năng lượng mặt trời tích hợp với bộ sạc EV đòi hỏi phải đánh giá các thông số cấu trúc so với việc lắp đặt PV trên mái nhà truyền thống để đo lường lợi tức đầu tư.

Phân tích tài chính: Giảm và khấu hao LCOE

1. Bù đắp CAPEX thông qua tiện ích kép:Nhà để xe sử dụng năng lượng mặt trời tạo ra doanh thu từ việc sản xuất năng lượng bằng không{{0} carbon, đồng thời hoạt động như cấu trúc bóng râm thương mại và trung tâm sạc xe điện chuyên dụng.

2. Loại bỏ phí nhu cầu:Việc loại bỏ đỉnh điểm thông qua cấu trúc liên kết lưới điện siêu nhỏ PV + BESS giúp giảm 30%- 55% phí nhu cầu tiện ích, giảm chi phí vận hành cho các máy chủ trạm sạc thương mại.

3.Thời gian hoàn vốn được tối ưu hóa:Việc kết hợp doanh thu sạc EV (mức tăng dịch vụ/kWh) với năng suất-tự tiêu thụ năng lượng mặt trời giúp rút ngắn thời gian hoàn vốn đầu tư của dự án từ 8–10 năm (năng lượng mặt trời độc lập) xuống còn 4,2–5,5 năm đối với việc lắp đặt trạm sạc EV tích hợp tại bãi đậu xe bằng năng lượng mặt trời.

Tích hợp và tương thích hệ thống

Các cấu trúc gắn trên nhà để xe năng lượng mặt trời do Xiamen Hemao Industry thiết kế liên kết trực tiếp với các mảng PV thương mại hoàn chỉnh, khung lắp, bộ lưu trữ năng lượng và nhà máy sản xuất bộ sạc EV.

Khả năng tương thích mô-đun:Xà gồ kết cấu chứa các mô-đun PV kính không khung, hai mặt và kính tiêu chuẩn. Cấu hình hai mặt tận dụng bê tông phản chiếu hoặc lớp phủ mặt đất có suất phản chiếu cao-để đạt được mức tăng thế hệ phía sau 10%--15%.

Kiến trúc quản lý cáp:Các cột thép kết cấu có các đường mương bên trong được đục lỗ sẵn-và các điểm tiếp cận được xếp hạng IP67-. Điều này giúp giấu các cáp mảng DC điện áp cao và nguồn sạc AC bên trong khung, bảo vệ hệ thống dây điện khỏi bị ảnh hưởng bởi thời tiết môi trường và giả mạo vật lý.

Giao diện lưu trữ và sạc:Bố cục cấu trúc cung cấp các miếng đệm gắn chuyên dụng và các cột bảo vệ cho tủ lưu trữ năng lượng-được xếp hạng ngoài trời và bộ sạc nhanh DC công suất-cao (cấu hình súng kép-60kW đến 360kW).

Để biết thông số kỹ thuật chi tiết về cấu hình lắp kết cấu và các tùy chọn giao diện sạc, hãy truy cập cổng Sạc / Carport năng lượng mặt trời của chúng tôi.

Tiêu chuẩn kiểm soát chất lượng và tuân thủ toàn cầu

Hệ thống lắp đặt bãi đậu xe bằng năng lượng mặt trời thương mại và phần cứng sạc EV tích hợp trải qua thử nghiệm kiểm soát chất lượng có hệ thống để đảm bảo an toàn về kết cấu và tuân thủ về điện trong vòng đời thiết kế 25 năm.

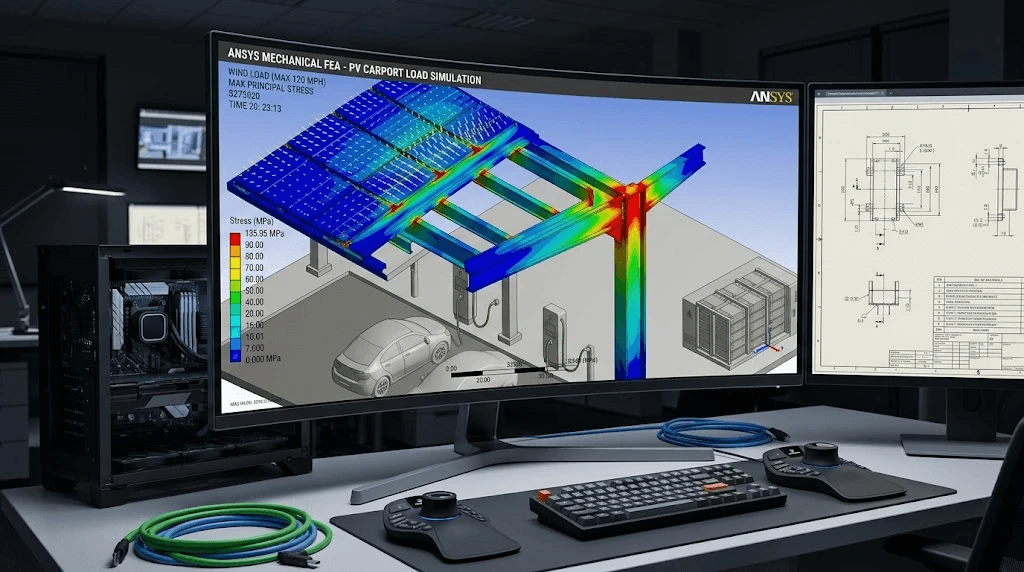

·Xác minh Phân tích phần tử hữu hạn (FEA):Mọi cấu hình kết cấu đều trải qua mô hình FEA mô phỏng-trên máy tính trong các trạng thái ứng suất kết hợp (tải trọng tĩnh, hoạt tải, tải trọng tuyết, lực nâng của gió và lực cắt địa chấn) trước khi gia công và chế tạo.

·Kiểm tra khả năng chống ăn mòn:Lớp phủ bảo vệ trải qua thử nghiệm phun muối trung tính kéo dài 1.500- giờ (ASTM B117) để xác minh không hình thành rỉ sét đỏ, đảm bảo độ bền trong môi trường ven biển và môi trường có độ ẩm cao.

·Chứng chỉ quốc tế:

ISO 9001 / ISO 14001:Quản lý chất lượng và kiểm soát sản xuất được tiêu chuẩn hóa trong tất cả các bước chế tạo kết cấu.

UL 2703:Chứng nhận về an toàn nối đất, liên kết và giá đỡ cơ học của hệ thống lắp đặt PV.

EN 1090-1 / ISO 3834:Các tiêu chuẩn thi công kết cấu thép của Châu Âu bao gồm-khung thép chịu tải và kiểm soát sản xuất tại nhà máy.

IEC 61851 / IEC 62196:Tiêu chuẩn an toàn điện toàn cầu cho hệ thống sạc và bộ ghép nối xe điện dẫn điện.

Câu hỏi thường gặp về kỹ thuật

Làm thế nào để các nhịp nhà để xe có kết cấu tùy chỉnh phù hợp với các phương tiện thương mại lớn trong khi vẫn duy trì xếp hạng tải trọng gió?

Hệ thống lắp đặt nhà để xe tùy chỉnh sử dụng lựa chọn loại thép cường độ-cao (ví dụ: Q355B hoặc ASTM A572 Cấp 50) và cấu hình dầm có tiết diện-C/Z/H-có thể thay đổi. Các nhịp bao gồm 2 đến 4 bãi đỗ xe (5,5m đến 11,5m) được thiết kế bằng mô hình khung kết cấu 3D để xử lý các yêu cầu rõ ràng về chiều cao lên tới 4,5 mét đối với xe tải thương mại và xe tải giao hàng. Tính toán kết cấu bao gồm các hệ số nâng gió cục bộ dựa trên các loại tiếp xúc với địa hình xung quanh.

Quy trình đóng gói và hậu cần nào bảo vệ-dầm thép kết cấu khổ lớn và các bộ phận bằng nhôm trong quá trình vận chuyển đường biển?

Các bộ phận kết cấu được sắp xếp thành các bó mô-đun được cố định bằng dây đai thép chịu lực-, bộ phận bảo vệ cạnh và lớp bọc co lại-ăn mòn{2}}hơi hơi (VCI). Chốt, kẹp và các khớp nối kết cấu nhỏ được đóng gói trong thùng gỗ có bộ hút ẩm bên trong. Kích thước thành phần được tiêu chuẩn hóa để tối đa hóa việc sử dụng khối lượng bên trong các thùng chứa 40ft High Cube (40HQ) đồng thời ngăn ngừa hư hỏng do mài mòn khi vận chuyển.

Các ranh giới kỹ thuật và thời gian thực hiện đối với việc tùy chỉnh OEM/ODM của bố cục nhà để xe và giá đỡ bộ sạc EV là gì?

Kích thước cấu trúc tùy chỉnh, khoảng cách cột, góc nghiêng (5 độ đến 15 độ), lớp phủ bột màu có thương hiệu (phổ RAL) và giá đỡ gắn bộ sạc EV tích hợp cần 10 đến 14 ngày để phê duyệt bản vẽ CAD/BIM ban đầu và xác thực FEA. Sau khi được khách hàng chấp thuận, thời gian thực hiện sản xuất hàng loạt hoàn chỉnh kéo dài từ 20 đến 25 ngày, được hỗ trợ bằng quá trình-thử nghiệm lắp ráp hoàn chỉnh tại nhà máy trước khi giao hàng.

Hỗ trợ kỹ thuật và báo giá dự án

Tối ưu hóa các bãi đỗ xe năng lượng mặt trời thương mại và cơ sở hạ tầng sạc xe điện đòi hỏi phải có cơ chế kết cấu và căn chỉnh hệ thống điện. Bộ phận kỹ thuật của chúng tôi cung cấp các tính toán tải trọng kết cấu, mô hình nền tảng BIM 3D, bố cục chuỗi động và hóa đơn vật liệu được chia thành từng khoản phù hợp với-điều kiện cụ thể của địa điểm.

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có cách bố trí hệ thống PV 5kW tùy chỉnh và báo giá BOM chi tiết trong vòng 48 giờ.
