Khắc phục hiện tượng che bóng một phần bằng tấm pin mặt trời-dung lượng nhẹ một nửa

Khắc phục hiện tượng che bóng một phần bằng tấm pin mặt trời-dung lượng nhẹ một nửa

Vượt qua giới hạn tải và che nắng một phần: Hướng dẫn kỹ thuật cho tấm pin mặt trời nhẹ một nửa{0}}

Hướng dẫn kỹ thuật về tấm pin mặt trời nhẹ nửa tế bào. Tìm hiểu cách cấu trúc liên kết đi-ốt bỏ qua, khả năng chịu bóng và-gắn tải thấp sẽ tối ưu hóa PV LCOE thương mại.

Phân tích kỹ thuật: Cấu trúc liên kết mạch và động lực dung sai bóng

Việc che nắng một phần trên các mái nhà thương mại trực tiếp gây ra sự mất cân đối nguồn điện cục bộ, rủi ro về điểm nóng và suy giảm hiệu quả hệ thống. Các mô-đun ô-tiêu chuẩn được kết nối nối tiếp sẽ bị giảm công suất theo cấp số nhân khi bóng che phủ một ô duy nhất, vì dòng điện chạy qua toàn bộ chuỗi bị hạn chế bởi tấm bán dẫn-có hiệu suất thấp nhất.

Mô-đun quang điện nhẹ nửa ô- giải quyết hạn chế này bằng cách giảm một nửa chiều dài ô dọc theo trục chính, giảm dòng điện (I) xuống 50% trong khi vẫn duy trì điện áp tương đương (V). Bởi vì tổn thất điện trở bên trong được tính bằng P_{sự mất mát} = I²R, giảm một nửa dòng điện bên trong giúp giảm 75% tổn thất điện trở nhiệt.

Kiến trúc đường nối-phân chia chia mô-đun thành các chuỗi con-trên và dưới được nối song song. Trong điều kiện che nắng một phần:

Cách ly hiện tại:Khi bóng ngang tiêu chuẩn ảnh hưởng đến nửa dưới của mô-đun, điốt rẽ nhánh tích hợp sẽ định tuyến dòng điện xung quanh chuỗi con{0}}bị ảnh hưởng.

Thế hệ liên tục:Phần trên cùng không có bóng che duy trì 50% công suất đầu ra, trong khi mô-đun thông thường trong các điều kiện giống nhau sẽ sụp đổ hoàn toàn.

nhiệt Sự quản lý:Nhiệt độ hoạt động thấp hơn (giảm 4 độ đến 6 độ so với các đơn vị-toàn bộ tế bào) giảm thiểu sự hình thành-điểm nóng, bảo vệ các lớp polyme EVA/POE được bao bọc khỏi sự phân hủy và phân tách do nhiệt.

Hiệu suất ánh sáng-thấp được nâng cao thông qua quy trình cắt laze tế bào-phân tách để lộ ra các cạnh tế bào chính xác, tăng khả năng thu giữ bức xạ khuếch tán trong điều kiện sáng sớm, chiều muộn và nhiều mây.

Tiêu chuẩn ngành, giới hạn tải trọng kết cấu và tác động ROI

Việc lắp đặt thương mại trên các tấm kim loại hình thang, mái tôn hoặc nhà kho công nghiệp cũ phải đối mặt với giới hạn trọng lượng kết cấu nghiêm ngặt (thường dưới 10 kg/m).²). Kính thông thường-mô-đun kính nặng 18-22 kg/m², yêu cầu gia cố kết cấu hoặc khiến mái nhà không thể sử dụng được.

Việc thay thế kính cường lực cứng bằng vật liệu tổng hợp polyme-có độ truyền qua cao sẽ giảm trọng lượng mô-đun xuống dưới 4,5 kg/m².

Ý nghĩa tài chính đối với LCOE và thời gian hoàn vốn

1.Giảm vốn đầu tư:Loại bỏ việc gia cố giàn thép giúp tiết kiệm 0,12-0,25 USD mỗi watt chi phí trang bị thêm kết cấu.

2. Vận hành & Cân bằng hệ thống (BOS):Bám dính cấu trúc trực tiếp hoặc-kẹp nhanh giúp giảm trọng tải của giá đỡ cấu trúc, giảm chi phí vận chuyển trên mỗi MW được vận chuyển.

3. Tối ưu hóa năng suất:Cách ly bóng tạo ra hiệu suất năng lượng trọn đời cao hơn 4%--8% trên mái nhà có tường lan can, thiết bị HVAC hoặc vật cản ống khói, giảm LCOE tổng thể trong vòng đời 25 năm.

Tích hợp và tương thích hệ thống

Việc tích hợp các mô-đun nửa ô{0}} nhẹ vào cấu trúc liên kết tiện ích hoặc hệ thống C&I đòi hỏi phải chú ý cẩn thận đến các thông số điện và giao diện cấu trúc.

Khả năng tương thích biến tần:Cấu trúc ô phân chia-duy trì điện áp mạch-mở (Voc) của hệ thống trong khi hoạt động trong giới hạn dòng điện cao nhất (I_mp) của bộ biến tần chuỗi thương mại MPPT đa{0}} tiêu chuẩn. Xếp hạng dòng điện ngắn mạch-cao cho phép tích hợp với các bộ biến tần công suất cao-hiện đại mà không cần cắt nhiệt.

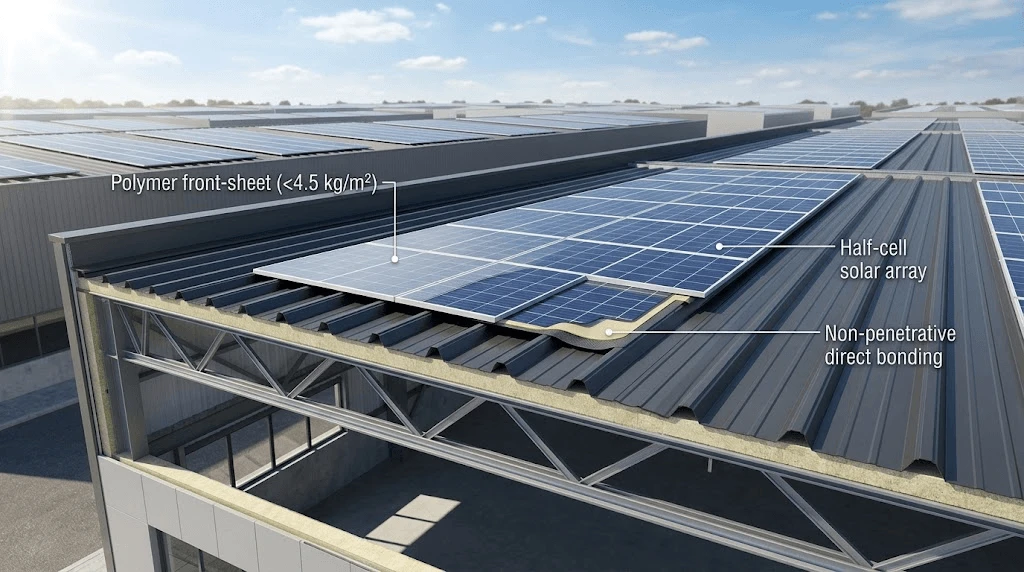

Sức mạnh tổng hợp của mái nhà:Các mô-đun nhẹ tích hợp trực tiếp lên mái kim loại hình thang thương mại bằng cách sử dụng chất kết dính silicon kết cấu hoặc cấu trúc đường ray có cấu hình thấp. Điều này bảo vệ tính toàn vẹn của màng mái bằng cách loại bỏ sự xâm nhập cơ học.

Giao diện lưu trữ:Dòng điện đầu ra ổn định từ các chuỗi tế bào có khả năng chịu bóng râm-nửa{1}}có khả năng chịu bóng râm cung cấp đầu vào nguồn DC ổn định cho Hệ thống lưu trữ năng lượng pin thương mại (BESS), cải thiện hiệu suất của bộ điều khiển sạc và bảo vệ động lực trong vòng đời của pin.

Đối với các thiết kế dự án được nhắm mục tiêu, hãy xem lại thông số kỹ thuật mô-đun đầy đủ trên cơ sở dữ liệu tích hợp sản phẩm Halfcell Panel của chúng tôi.

Tiêu chuẩn kiểm soát chất lượng và tuân thủ toàn cầu

Mô-đun quang điện công nghiệp yêu cầu các giao thức đảm bảo chất lượng mạnh mẽ để đảm bảo hoạt động đáng tin cậy trong thời gian triển khai nhiều{0}}thập kỷ trong điều kiện môi trường khắc nghiệt.

·Kiểm tra điện phát quang (EL):Thử nghiệm EL 100% kép (trước và sau khi cán màng) xác định các vết nứt-vi mô, khuyết tật ngón tay và các vùng tế bào không hoạt động do cắt hoặc xử lý bằng laze.

·Kiểm tra tải cơ khí:Thử nghiệm tải trọng cơ học động (2400 Pa ở tần số 1,5 Hz) xác nhận độ bền của cấu trúc chống lại sự rung chuyển do gió-gây ra mà không gây ra các vết nứt vi mô-ở tấm nền polyme màng mỏng.

Chứng nhận:

IEC 61215 / IEC 61730:Xác nhận chất lượng thiết kế, độ an toàn và độ tin cậy vận hành dưới áp lực về nhiệt, điện và môi trường.

IEC 61701 (Ăn mòn sương muối):Cần thiết cho các công trình thương mại ven biển có độ mặn khí quyển cao.

IEC 62716 (Ăn mòn amoniac):Cần thiết cho việc triển khai mái nhà cho cơ sở nông nghiệp và chăn nuôi.

Xếp hạng lửa loại A:Tuân thủ các tiêu chuẩn an toàn của quy định xây dựng thương mại để tích hợp kết cấu mái.

Câu hỏi thường gặp về kỹ thuật

Các mô-đun nửa tế bào nhẹ bằng polyme hoạt động như thế nào trong điều kiện nhiệt độ môi trường xung quanh cao và môi trường ven biển có độ mặn cao?

Các mô-đun nhẹ sử dụng tấm phủ và chất đóng gói fluoropolymer tiên tiến đáp ứng tiêu chuẩn ăn mòn sương muối IEC 61701 Mức độ nghiêm trọng 6. Khả năng tản nhiệt được tăng cường do khối lượng đóng gói giảm, cho phép bảng điều khiển duy trì nhiệt độ vận hành mô-đun danh nghĩa (NMOT) thấp hơn. Hệ số nhiệt độ thấp (--0,35%/độ ) bảo toàn năng lượng đầu ra ở vùng khí hậu nhiệt đới so với tấm nền kính thông thường có tác dụng giữ nhiệt xung quanh.

Quy trình đóng gói và vận chuyển nào bảo vệ các mô-đun nhẹ không khung hoặc bán{0}}không khung trong quá trình vận chuyển hàng hóa quốc tế?

Mô-đun được đóng gói theo chiều dọc trong các pallet được gia cố bằng tổ ong-tùy chỉnh với các miếng đệm bảo vệ góc. Thiết kế này ngăn ngừa tải trọng áp suất điểm{2}}và ứng suất uốn trong quá trình vận chuyển container. Thiết kế pallet được tối ưu hóa cho các container vận chuyển HQ 40ft tiêu chuẩn, tối đa hóa mật độ thể tích đồng thời loại bỏ các vết nứt nhỏ-do sốc và rung trong quá trình vận chuyển bằng đường biển.

Các ranh giới kỹ thuật và thời gian thực hiện đối với kích thước mô-đun OEM/ODM tùy chỉnh và định vị hộp nối là gì?

Tùy chỉnh OEM/ODM hỗ trợ điều chỉnh cấu trúc theo kích thước mô-đun, khoảng cách ruy băng tùy chỉnh, độ dài dây hộp nối và các tùy chọn đầu nối MC4 tích hợp. Việc xác nhận kỹ thuật và tạo mẫu thường cần từ 3 đến 4 tuần. Toàn bộ tiến trình sản xuất hàng loạt kéo dài từ 15 đến 20 ngày sau khi-ký-thiết kế, chờ kiểm tra lại-giấy chứng nhận IEC về các kích thước đã sửa đổi.

Hỗ trợ kỹ thuật và báo giá dự án

Tối ưu hóa tài sản năng lượng mặt trời C&I đòi hỏi độ chính xác về kết cấu và điện. Nhóm kỹ thuật của chúng tôi cung cấp thiết kế toàn diện về-của-vật liệu (BOM), tối ưu hóa bố cục chuỗi và tính toán tải trọng cơ học phù hợp với yêu cầu trang web của bạn.

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có cách bố trí hệ thống PV 5kW tùy chỉnh và báo giá BOM chi tiết trong vòng 48 giờ.
