Hướng dẫn kỹ thuật năm 2026 để xác nhận tải trọng gió cho các tấm pin mặt trời trên mái dốc ở vùng có bão

Thử nghiệm tải trọng gió tổng thể đối với các giá treo năng lượng mặt trời trên mái dốc ở vùng có bão. Tìm hiểu xác nhận khí động học, thông số kỹ thuật bu lông cắt và bảo vệ LCOE.

1. Giới thiệu: Giảm thiểu rủi ro hư hỏng kết cấu khi triển khai năng lượng mặt trời có gió lớn

Các nhà thầu EPC toàn cầu triển khai các mảng quang điện ở các vùng ven biển dễ bị bão phải đối mặt với những thách thức kỹ thuật quan trọng. Giá đỡ trên mái nhà tiêu chuẩn thường xuyên bị hỏng khi chịu lực nâng cục bộ cực lớn và các vùng áp suất âm được tạo ra bởi nhiễu loạn gió tốc độ cao. Sự dịch chuyển kết cấu, mỏi do cắt dây buộc và oằn đường ray không chỉ gây ra hiện tượng mất mô-đun nghiêm trọng mà còn gây ra trách nhiệm pháp lý nghiêm trọng và kéo dài thời gian ngừng hoạt động của hệ thống.

Hướng dẫn kỹ thuật này trình bày chi tiết các phương pháp xác nhận theo kinh nghiệm, nguyên tắc tối ưu hóa khí động học và thông số kỹ thuật cơ học cần thiết để đảm bảo các giá treo năng lượng mặt trời trên mái dốc chống lại các điều kiện bão Cấp 5 kéo dài. Bằng cách triển khai các thiết kế biên dạng đã được thử nghiệm trong hầm gió và gia cố kết cấu nghiêm ngặt, các nhóm kỹ thuật có thể bảo vệ tính toàn vẹn của hệ thống cân bằng (BOS) đồng thời bảo vệ lợi nhuận dài hạn của dự án.

2. Phân tích kỹ thuật & Cơ chế cốt lõi

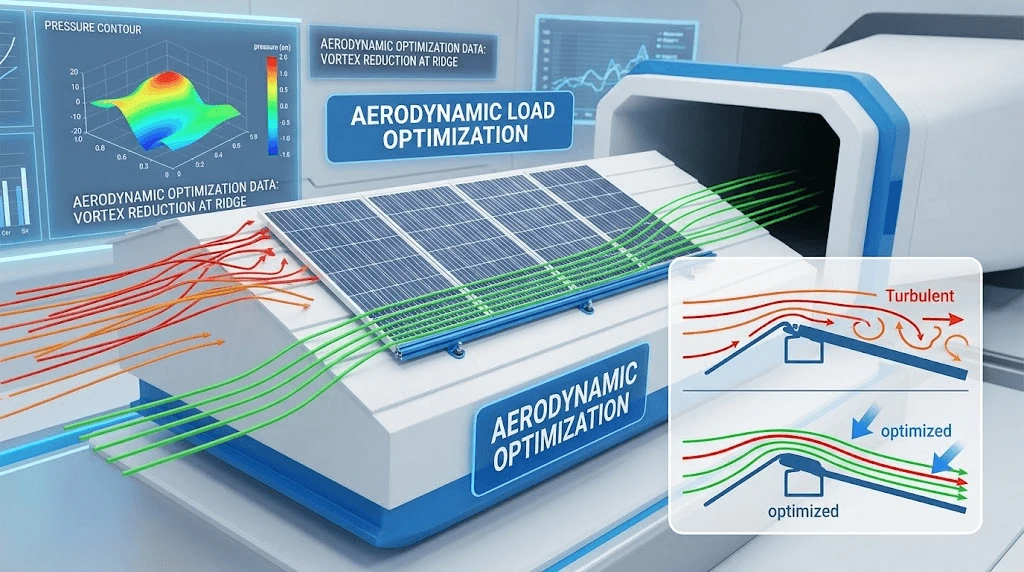

Tối ưu hóa tải khí động học

Mái dốc hoạt động như các đường dốc khí động học, tăng tốc tốc độ gió trên sườn núi và tạo ra các vùng hút cao dọc theo mái hiên và các góc mái. Các giả định về tấm phẳng tiêu chuẩn là không đủ cho mô hình cấu trúc quy mô thương mại. Giá đỡ mái dốc hiệu suất cao sử dụng hình học có cấu hình thấp và góc nghiêng được tối ưu hóa (thường khớp hoặc được hạn chế gần với độ dốc của mái) để giảm thiểu bong bóng phân tách và hiện tượng xoáy xoáy. Mô hình tính toán động lực học chất lỏng (CFD) kết hợp với thử nghiệm đường hầm gió lớp biên đảm bảo rằng hệ số áp suất (Cp) được giảm thiểu trên tất cả các vùng mái, làm giảm rung động dao động trên bề mặt mô-đun.

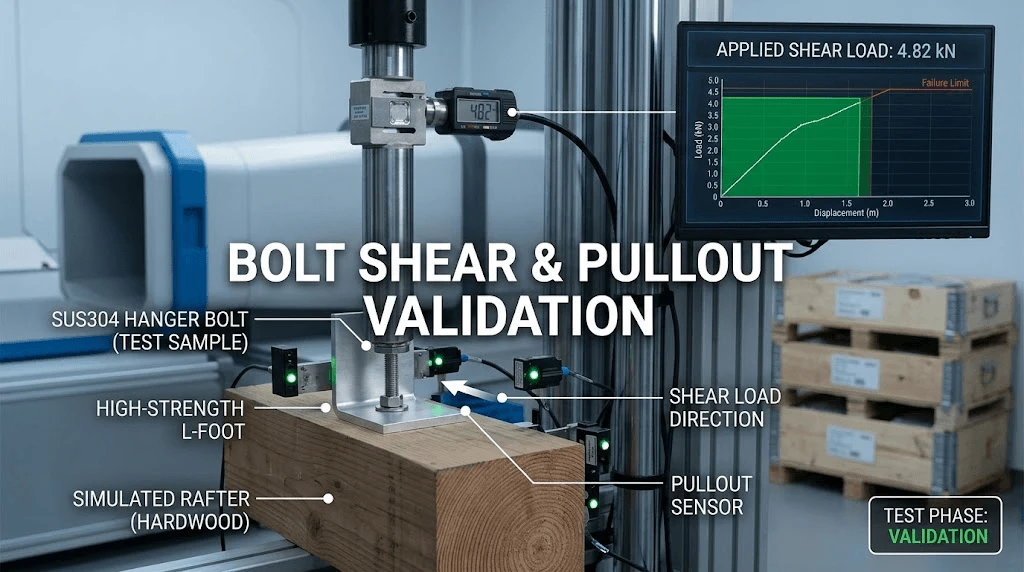

Khả năng chống cắt bu lông và đường dẫn tải kết cấu

Đường tải cơ học truyền lực nâng và kéo do gió gây ra trực tiếp từ khung mô-đun quang điện thông qua các kẹp giữa/cuối, ray lắp, bu lông treo hoặc móc mái và vào xà nhà bằng gỗ hoặc bê tông chính. Để tránh hiện tượng dây buộc bị tuột ra và bị cắt khi chịu tải theo chu kỳ:

Thông số vật liệu dây buộc:Chốt phải được chế tạo từ thép không gỉ kết cấu 304 hoặc 316, chịu được ứng suất cắt cao mà không bị gãy giòn.

Hiệu chỉnh mô-men xoắn:Kẹp yêu cầu ứng dụng mô-men xoắn được hiệu chỉnh (thường là 14–16 Nm đối với phần cứng không gỉ M8) để duy trì áp suất kẹp ổn định mà không làm nát khung mô-đun nhôm.

Niêm phong thâm nhập:Đối với các giá đỡ kiểu xuyên thấu, vòng đệm EPDM hoặc vòng đệm nén độc quyền ngăn nước xâm nhập đồng thời phân bổ tải trọng điểm đều trên các bộ phận khung kết cấu.

3. Tiêu chuẩn ngành & tác động ROI

Thông số tuân thủ cấu trúc

Tác động ROI & Giảm LCOE

Các hư hỏng về cấu trúc trong các hiện tượng thời tiết khắc nghiệt đòi hỏi phải thay thế linh kiện tốn kém, phí bảo hiểm tăng đột biến và mất điện kéo dài. Việc triển khai các giá đỡ mái dốc chịu bão đã được thử nghiệm nghiêm ngặt giúp loại bỏ chi phí khắc phục kết cấu trong vòng đời hoạt động tiêu chuẩn 25 năm. Việc duy trì độ cứng cơ học trực tiếp bảo vệ khả năng bảo hành nguồn điện tuyến tính bằng cách ngăn chặn các vết nứt nhỏ trong các tấm silicon do xoắn khung trong các điều kiện gió lớn, đảm bảo hiệu suất chi phí năng lượng được cân bằng (LCOE) được tối ưu hóa.

4. Tích hợp và tương thích hệ thống

Hiệu suất tải gió đáng tin cậy yêu cầu đồng bộ hóa phần cứng nghiêm ngặt trên toàn bộ chuỗi tài sản năng lượng mặt trời. Kiến trúc lắp đặt của Hemao Industry tích hợp liền mạch với các tấm khung thương mại tiêu chuẩn và thùng lưu trữ năng lượng bằng cách sử dụng các kênh đường ray phổ quát phù hợp với các độ dày mô-đun khác nhau (30mm đến 40mm).

Bằng cách ghép nối các thanh ray trên mái có độ dốc gió lớn với chân lắp bằng vật liệu composite nhẹ và vấu nối đất tích hợp, đội lắp đặt duy trì các đường liên kết điện liên tục mà không cần các dây nối đất bằng đồng riêng biệt. Giao diện mô-đun được tiêu chuẩn hóa này giúp giảm 18% thời gian lắp đặt trong khi vẫn đảm bảo rằng sự phân bổ tải trọng cơ học vẫn đồng nhất trên cả mái có đường nối kim loại và cấu hình ngói và ván.

5. Kiểm soát chất lượng và tuân thủ toàn cầu

Kiểm soát chất lượng nhà máy nghiêm ngặt là bắt buộc trước khi phần cứng kết cấu đến các địa điểm làm việc ven biển. Hemao Industry thực thi quy trình đảm bảo chất lượng nhiều tầng:

Quang phổ nguyên liệu thô:Xác minh thành phần nguyên tố của ép đùn AL6005-T5 để đảm bảo tuân thủ độ bền kéo và cường độ năng suất.

Kiểm tra độ dày oxit anốt:Đảm bảo độ dày lớp oxit Lớn hơn hoặc bằng 15um để chống ăn mòn phun muối trong môi trường biển và ven biển.

Kiểm tra tải cơ học:Thử nghiệm cảm biến tải trọng mang tính phá hủy và không phá hủy trên các mẫu kẹp ray đã lắp ráp để xác minh giới hạn độ bền kéo cuối cùng.

Chứng chỉ toàn cầu:Tài liệu tuân thủ đầy đủ phù hợp với các tiêu chuẩn TUV Rheinland, ISO 9001 và AS/NZS 1170.2.

6. Câu hỏi thường gặp

Làm thế nào để hệ thống mái dốc duy trì tính toàn vẹn về cấu trúc trong điều kiện bão có độ mặn cao?

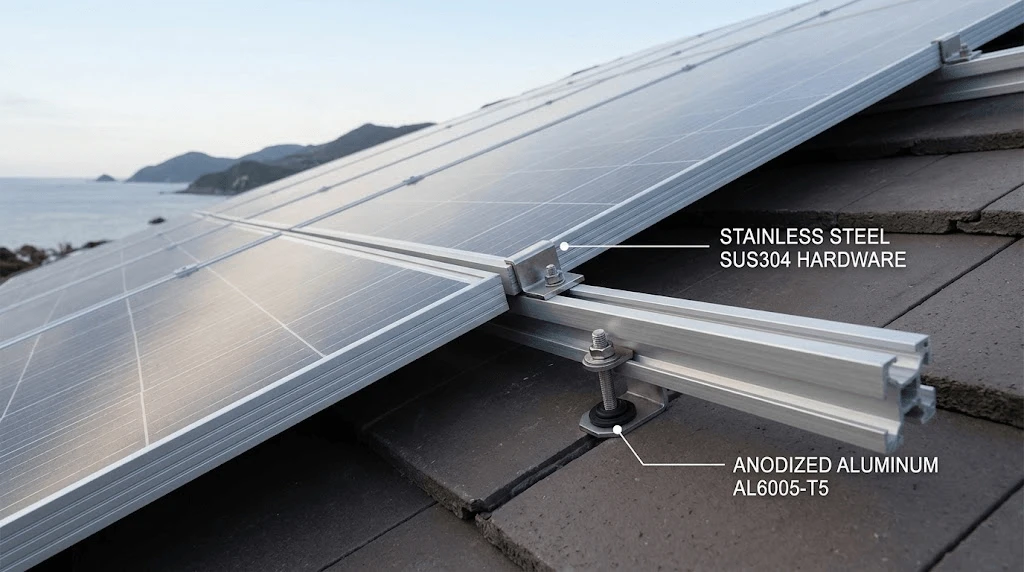

Hệ thống kết hợp nhôm AL6005-T5 tiêu chuẩn hàng hải với phần cứng bằng thép không gỉ SUS304 thụ động để ngăn chặn sự ăn mòn điện. Lớp phủ anod hóa bảo vệ bịt kín bề mặt kim loại khỏi sự xâm nhập của phun muối, đảm bảo tính nguyên vẹn của cấu trúc vẫn không bị ảnh hưởng ngay cả khi tiếp xúc liên tục với độ ẩm ven biển và mưa gió tốc độ cao.

Những quy trình đóng gói và hậu cần nào được sử dụng cho các lô hàng quốc tế số lượng lớn có đường ray lắp đặt hạng nặng?

Các lô hàng số lượng lớn được sắp xếp thành các thùng gỗ gia cố hoặc các bó pallet có dải thép được ngăn cách bằng các lớp xốp xen kẽ không bị mài mòn. Các thanh ray được lồng chặt để giảm thiểu sự dịch chuyển khi vận chuyển và tất cả các dây buộc đều được sắp xếp trước vào các túi chống nước có dán nhãn để đẩy nhanh quá trình vận chuyển tại chỗ và ngăn ngừa thất thoát linh kiện trong quá trình xử lý tại cảng.

Các ranh giới kỹ thuật và thời gian thực hiện đối với các giải pháp lắp đặt được thiết kế theo tải trọng gió OEM/ODM tùy chỉnh là gì?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) bao gồm phân tích CFD chuyên dụng và tạo mẫu mẫu. Các báo cáo mô phỏng cấu trúc ban đầu được gửi trong vòng 5 ngày làm việc, với toàn bộ quá trình phê duyệt sản xuất và công cụ được hoàn thành trong vòng 3 đến 4 tuần tùy thuộc vào quy mô dự án.
